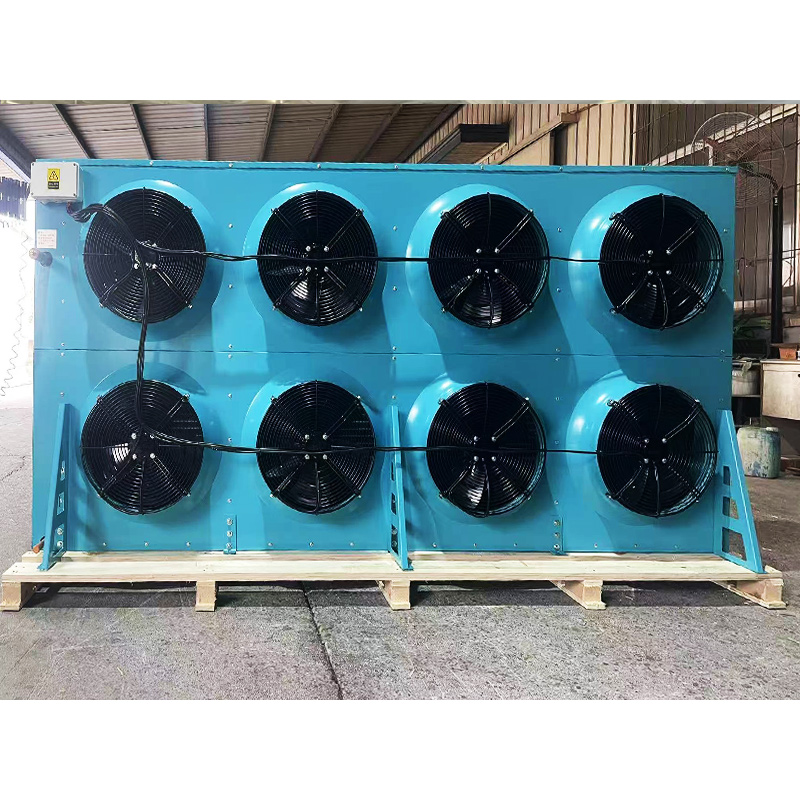

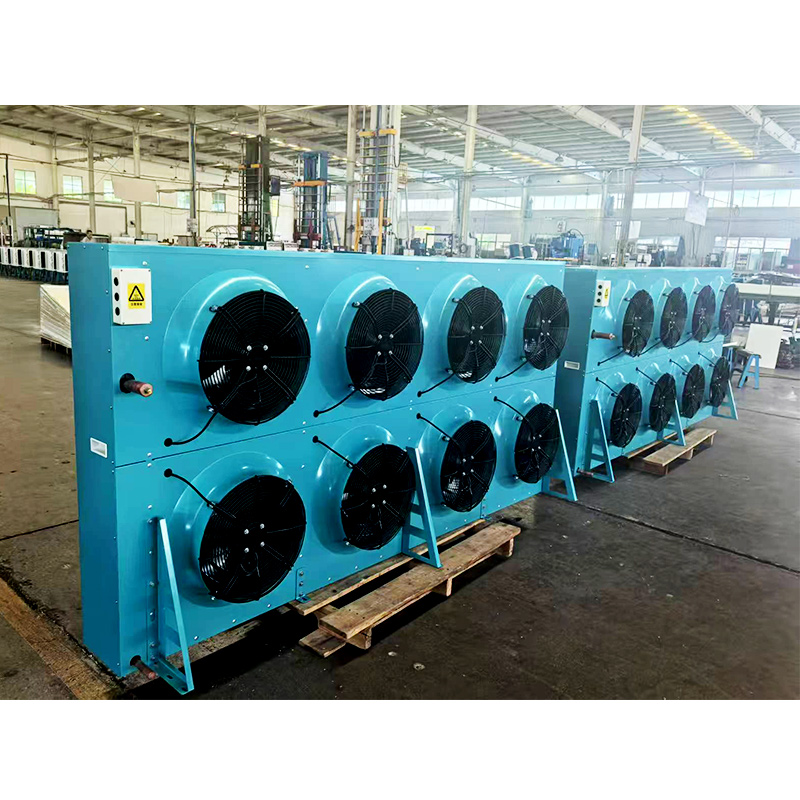

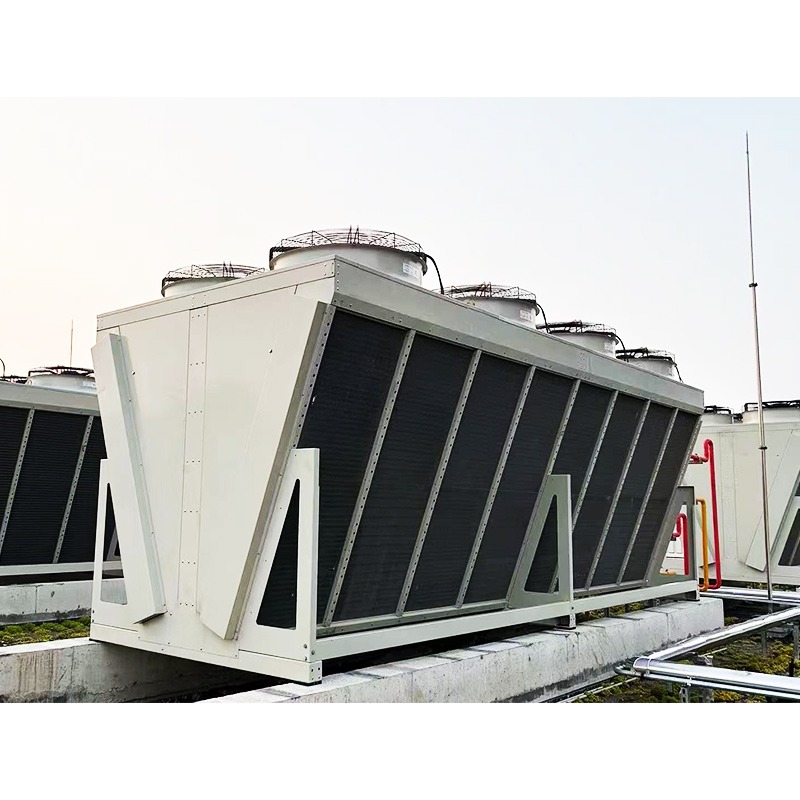

Condensador refrigerado por aire
El condensador es un componente fundamental del sistema de refrigeración mediante intercambio de calor. Su función es enfriar el refrigerante gaseoso a alta temperatura y presión, descargado del compresor, transformándolo en refrigerante líquido a alta presión mediante intercambio de calor, lo que permite la posterior estrangulación y refrigeración evaporativa. Los distintos tipos de condensadores presentan diferencias significativas en su principio de funcionamiento, rendimiento y aplicaciones, según el medio refrigerante y el método de intercambio de calor empleados.
Principio de funcionamiento
El condensador enfriado por aire utiliza el aire como único medio de enfriamiento, basándose en el intercambio de calor indirecto entre el aire y el refrigerante. No requiere agua ni sistema de circulación y tiene la estructura más simple. Su proceso de funcionamiento específico se divide en dos etapas y se compone principalmente de serpentines con aletas y ventiladores de tiro forzado.
• Circulación del lado del refrigerante
El refrigerante gaseoso a alta temperatura y presión, descargado del compresor, ingresa al serpentín aleteado del condensador enfriado por aire a través del conducto de entrada (el serpentín es de cobre y las aletas de aluminio están enrolladas firmemente en el exterior del conducto para aumentar la superficie de intercambio de calor; las aletas de aluminio se caracterizan por su alta conductividad térmica y su ligereza). El refrigerante fluye dentro del serpentín, libera calor a través de la pared del conducto y las aletas, y su temperatura desciende gradualmente. Finalmente, se condensa en refrigerante líquido a alta presión y fluye hacia el dispositivo de estrangulamiento a través del conducto de salida.
• circulación del lado del aire
El condensador está equipado con uno o varios ventiladores de tiro forzado (principalmente de flujo axial, aunque en algunas unidades pequeñas se utilizan ventiladores centrífugos). Tras la puesta en marcha del ventilador, el aire ambiente exterior es aspirado por un lado del condensador, pasa a través de los espacios de la serpentina aleteada, entra en contacto con las aletas y la pared del tubo, y absorbe el calor liberado por el refrigerante mediante intercambio de calor por convección (intercambio de calor sensible sin calor latente de evaporación). El aire que absorbe el calor se descarga por el otro lado del condensador para completar la circulación del aire. La eficiencia del intercambio de calor depende del caudal de aire, la limpieza de las aletas, la temperatura ambiente y la superficie de intercambio de calor.
Estructura de clave suplementaria
• Bobina aleteada
La serpentina tiene forma de U o de serpentín, y las aletas son onduladas o rectas, con una separación que suele ser de 2 a 5 mm. Una menor separación implica una mayor superficie de intercambio de calor, pero también una mayor propensión a la acumulación de polvo. Algunas unidades están recubiertas con capas anticorrosivas (como recubrimientos hidrófilos) en la superficie de las aletas para reducir el impacto de la adhesión del polvo y la condensación.
• Control del ventilador
Los condensadores grandes refrigerados por aire suelen emplear ventiladores de frecuencia variable, que ajustan automáticamente su velocidad según la presión de condensación (o la temperatura ambiente). Cuando la temperatura ambiente es baja, la velocidad del ventilador se reduce para ahorrar energía; las unidades pequeñas utilizan ventiladores de velocidad fija, de estructura sencilla y bajo coste.
• Dispositivo de protección
Algunas unidades utilizadas en exteriores están equipadas con protectores contra la lluvia y redes antipolvo para evitar que el agua de lluvia y el polvo entren en el equipo y dañen los componentes.
Ventajas del producto
Compruebe el estado de funcionamiento del ventilador (rodamientos, motor) cada 6-12 meses. No se necesita personal de mantenimiento especializado; el personal común puede realizar el trabajo con un coste de mantenimiento muy bajo.
Parámetros principales
| Elemento de parámetro | Detalles |
| Medio de enfriamiento | aire exterior |
| Tipo de estructura | Tubo de cobre con aletas de aluminio + ventilador axial/centrífugo |
| Refrigerante aplicable | Refrigerantes convencionales como R22, R404A, R134a, R507 |
| Presión de diseño | 1,6～3,0 MPa |
| Presión de trabajo | 1,0～2,5 MPa |
| Temperatura de condensación | 45～55 ℃ |
| Temperatura ambiente aplicable | -15～50 ℃ |
| Temperatura del aire de entrada | 25～35 ℃ |
| Área de intercambio de calor (con aletas) | 15～300 ㎡ |
| Rango de capacidad de refrigeración | 5～1200 kW |
| Volumen de aire del ventilador | 3000～60000 m³/h |
| Potencia del ventilador | 0,25～11 kW |
| Número de aficionados | 1～12 unidades |
| Nivel de ruido | 60～78 dB(A) |
| Método de instalación | De suelo, de techo |
| Escenarios de aplicación | Zonas con escasez de agua, almacenamiento en frío pequeño/mediano, enfriadores de agua, unidades de aire acondicionado, refrigeración industrial. |
